TB67B001AFTG

东芝 Bi-CD 单晶硅集成电路

无传感器无刷马达用3-相PWM 驱动器

TB67B001AFTG 是一种适用于无传感器无刷马达

三-相PWM 斩波驱动器。它可通过改变PWM 占空比，根据速度控制

输入控制马达转速.

两款产品的区别是;

锁定检测信号(LD_OUT), 正常状态：低，异常状态：高

特点

• 可在三相全波模式下进行无传感器驱动

• PWM 斩波控制

• 根据脉冲占空比输入或模拟电压输入控制可选

• 输出电流：绝对最大额定值：3 A

• 电源：绝对最大额定值：25 V

• 可调输出PMW 占空比

• 超前角控制

• 重叠换向(120°, 135°, 与 150°)

• 可选择软开关

• 转速检测信号(FG_OUT)

• 锁定检测信号(LD_OUT)

TB67B001FTG：正常状态：高，异常状态：低

TB67B001AFTG：正常状态：低，异常状态：高

• 可调启动设置

• 强制换向频率控制

• 可选的PWM 频率

• 重新启动

• 过电流保护(ISD)

• 过热关机(TSD)

• 欠电压锁定 (UVLO)

• 限流器

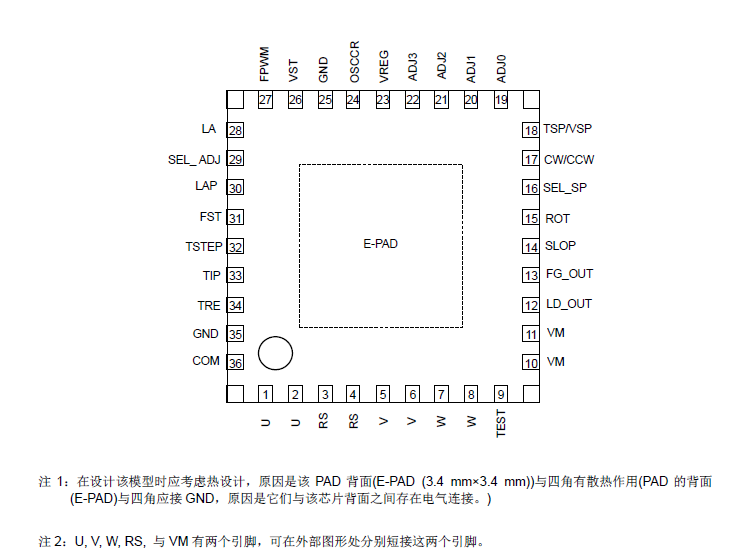

引脚分配：
