TC78H610FNG

TOSHIBA CDMOS集成电路硅单片

双H桥驱动器IC

TC78H610FNG是用于直流电机的双H桥驱动器IC，在输出晶体管中集成了DMOS。

TC78H610FNG能够驱动2个直流有刷电机或1个步进电机。

特征

•电机电源电压：VM = 18V（绝对最大额定值）

•控制电源电压：VCC = 6V（绝对最大额定值）

•输出电流：IOUT = 1.0A（绝对最大额定值）

•输出导通电阻：Ron（上下总和）=1.2Ω（典型值）

•输入上的内部下拉电阻：200kΩ（典型值）

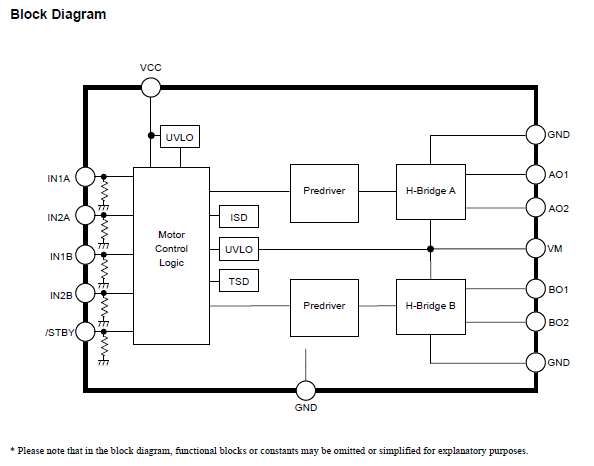

•内置过流检测（ISD），热关断（TSD）电路，

和欠压锁定（UVLO）电路。

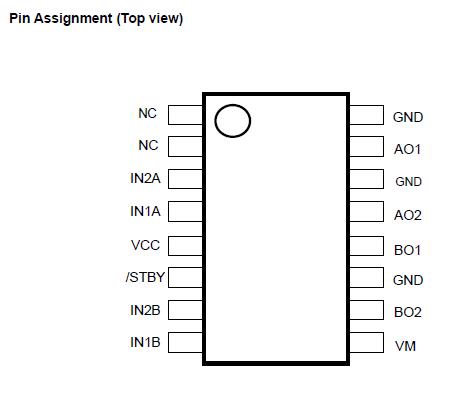

•小封装：SSOP16（0.65mm间距）

•内置交叉传导保护电路

本产品具有MOS结构，对静电放电敏感。 处理本产品时，请使用接地带，

导电垫和离子发生器确保环境免受静电放电。 确保环境温度和相对湿度保持在合理的水平。

IC应正确安装。 否则，IC或外围部件和设备可能会退化或永久损坏。
