TB62214AFTG

TOSHIBA BiCD集成电路硅单片

BiCD恒流双相步进电机驱动器IC

TB62214AFTG是使用由时钟输入控制的PWM斩波器的两相双极步进电机驱动器。

利用BiCD工艺制造，TB62214AFTG额定为40V / 2.0A。

片上电压调节器允许使用单个VM电源控制步进电机。

特性：

•双极步进电机驱动器

•PWM恒流驱动

•时钟输入控制

•允许两相，1-2相和W1-2相励磁。

•BiCD工艺：使用DMOS FET作为输出功率晶体管。

•高电压和电流：40 V / 2.0 A（绝对最大额定值）

•热关断（TSD），过流关断（ISD）和上电复位（POR）

•包装：QFN48-P-0707-0.50

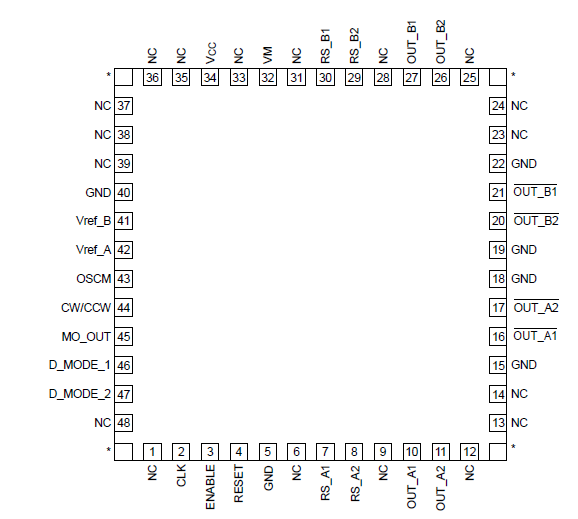

引脚分配：
