TB62261FTG

东芝BiCD 工艺的单晶硅集成电路

相位控制双极步进马达驱动器

TB62261FTG 是一种配备PWM 斩波器的两相双极步进马达驱动器。

接口处于相位控制。

采用BiCD 工艺制造，额定值为 40 V/ 1.8 A。

特点

・BiCD 工艺集成的单片IC

・能控制 1 台双极步进马达。

・PWM 控制的恒流驱动

・能全步，半步，四分之一步工作。

・低导通电阻(高+低侧 = 0.8 Ω (typ.)) MOSFET

输出级。

・高电压和电流(规格见绝对最大额定值和工作范围)。

・错误检测（TSD/ ISD）信号输出功能

・内置错误检测电路(热关断(TSD)，过流关断 (ISD) 和上电复位(POR))

・内部使用的内置VCC 稳压器。

・可通过外电阻与电容器自定义马达的斩波频率。

・封装

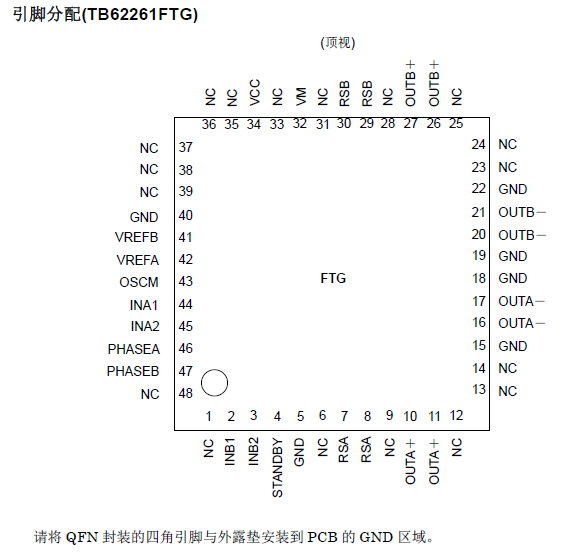

TB62261FTG: P-WQFN48-0707-0.50-003
