TB6674FAG

TOSHIBA BiCD集成电路硅单片

步进电机驱动器IC

TB6674FAG是具有MOS输出晶体管的步进电机驱动器IC。

IC可以通过双极驱动控制正向和反向的两相步进电机。 包括节电电路和备用电路。

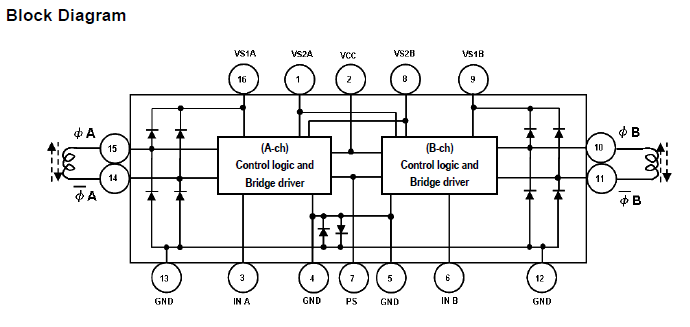

特性：

单片双相双极步进电机驱动器（包括双桥驱动器）

可以进行省电操作。

有待机操作。电流消耗≤20μA（典型值）

内置穿通电流限制电路，用于系统可靠性和噪声抑制。

TTL兼容输入INA，INB，PS和Vs2B端子

导通电阻PS = L：2.9Ω（典型值）PS = H：7.9Ω（典型值）

高驾驶能力。

     ：IO（START）100 mA（MAX）：VS1 ENABLE

     ：IO（HOLD）50 mA（MAX）：VS2 ENABLE

典型PKG SSOP16引脚

过流关断电路（ISD）。

热关断电路（TSD）。

欠压锁定电路（UVLO）。

输入端子（250kΩ）的下拉电阻

单片双相双极步进电机驱动器（含双桥驱动器）

可以进行省电操作。

有待机操作。电流消耗≤20μA（典型值）

内置穿通电流限制电路，用于系统可靠性和噪声抑制。

TTL兼容输入INA，INB，PS和Vs2B端子

导通电阻PS = L：2.9Ω（典型值）

      PS = H：7.9Ω（典型值）

高驾驶能力。

    ：IO（START）100 mA（MAX）：VS1 ENABLE

    ：IO（HOLD）50 mA（MAX）：VS2 ENABLE

典型PKG SSOP16引脚

过流关断电路（ISD）。

热关断电路（TSD）。

欠压锁定电路（UVLO）。

输入端子（250kΩ）的下拉电阻。
