TB67S141FTG

东芝BiCD 工艺单晶硅集成电路

相位控制的单极步进马达驱动器

TB67S141 是一种相位控制的PWM 斩波式2 相单极步进马达驱动器。

TB67S141 采用BiCD 工艺，能在最大45V 的 VM 电压，84V 的

输出电压，3.0A max 的输出电流(绝对最大额定值)下工作。

特点

・BiCD 工艺单片式集成电路。

・可操作一台单极步进马达。

・PWM 控制恒流驱动。

・全步，半步(a)，四分之一步分辨率。

・低导通电阻 (0.25Ω (typ.)输出MOSFET。

・高电压和电流(规范见绝对最大额定值和工作范围)。

・制动模式功能

・待机(低功率)模式功能

・错误检测反馈信号输出功能(过流/热关机)。

・错误检测功能(热关机(TSD)，过流(ISD)，和低压(POR)。

・内部电路用内置VCC 稳压器。

・固定关断时间可由外部部件调节。

注)在使用期间，请注意温度条件。

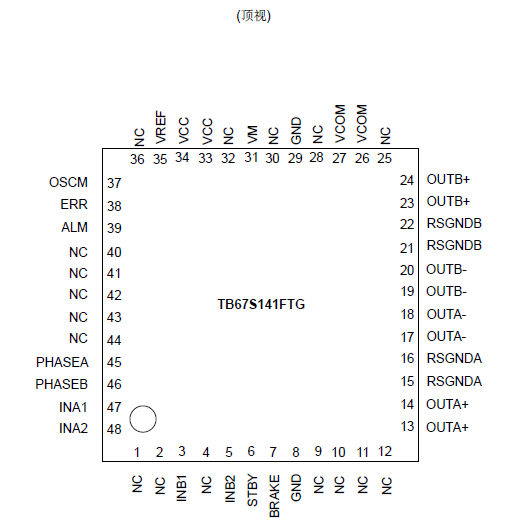

引脚分配：
