TB67S142NG

东芝BiCD工艺集成电路硅单片

时钟控制单极步进电机驱动器

TB67S142NG是一款时钟控制的PWM斩波式2相单极步进电机驱动器。使用BiCD工艺，TB67S142NG可以在VM电压为45V，输出电压为84V，最大输出电流为3.0A（绝对最大额定值）的条件下工作。

特征

·BiCD处理单片集成电路。

·可以操作一个单极步进电机。

·PWM控制恒流驱动。

·全，半（a），四分之一步分辨率。

·低导通电阻（0.25Ω（典型值）输出MOSFET。

·高电压和电流（有关规格，请参考绝对最大额定值和工作范围）。

·制动模式功能

·待机（低功耗）模式功能

·错误检测反馈信号输出功能（过流/过热关断）。

·错误检测功能（热关断（TSD），过电流（ISD）和低电压（POR）。

·内置VCC调节器，用于内部电路使用。

·固定关断时间可以通过外部元件调整。

注）使用时请注意热条件。

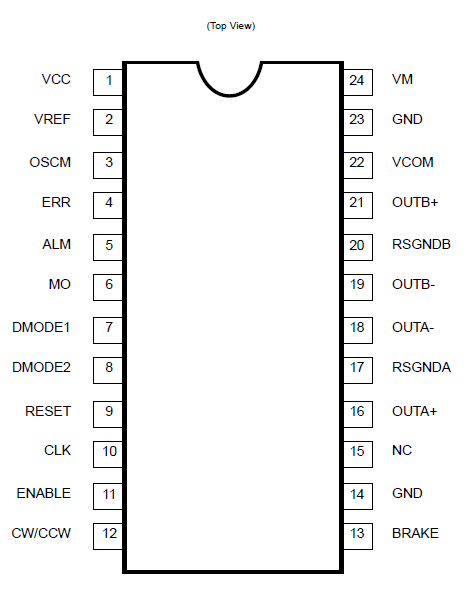

引脚分配：
