TB62206FG

TOSHIBA BiCD工艺IC硅片

BiCD PWM 2相双极步进电机驱动器

TB62206FG设计用于驱动2相双极步进电机。 使用BiCD工艺技术，

该器件可实现40 V的输出耐受电压和1.8 A的最大电流。

特性：

•双极步进电机驱动器IC

•内部PWM电流控制

•可提供2相/ 1-2相励磁

•单片BiCD IC

DMOS FET用于输出功率晶体管

•高电压输出和大电流：40 V / 1.8 A（最大）

•片上热关断电路，过流保护电路和上电复位电路（POR）

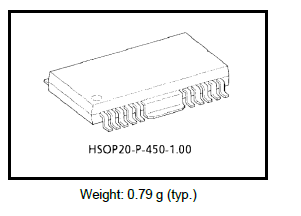

•封装：HSOP20-P-450-1.00

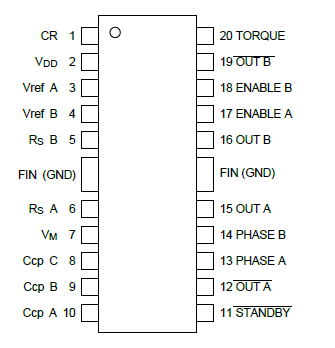

引脚分配：

注意：

请注意使用过程中的热条件，如工作电流，PCB条件，环境温度等。

如果在错误旋转的位置焊接该IC，则可能会损坏IC，因为高电压会施加到低电压部分。

在焊接过程之前，请确保1PIN位置和PCB图案正确。
