TB62208FG

TOSHIBA BiCD集成电路硅单片

BiCD恒流双相步进电机驱动器IC

TB62208FG是使用PWM斩波器的两相双极步进电机驱动器。

采用BiCD工艺制造，TB62208FG的额定电压为40 V / 1.8 A.

片上电压调节器允许使用单个VM电源控制步进电机。

特性：

•双极步进电机驱动器

•PWM恒流驱动

•提供A相和B相使能输入，允许2相和1-2相励磁。

•BiCD工艺：使用DMOS FET作为输出功率晶体管。

•高电压和电流：40 V / 1.8 A

•热关断（TSD），过流关断（ISD）和上电复位（POR）

VMR和VCCR

•封装：散热小外形封装（HSOP28-P-0450-0.80）

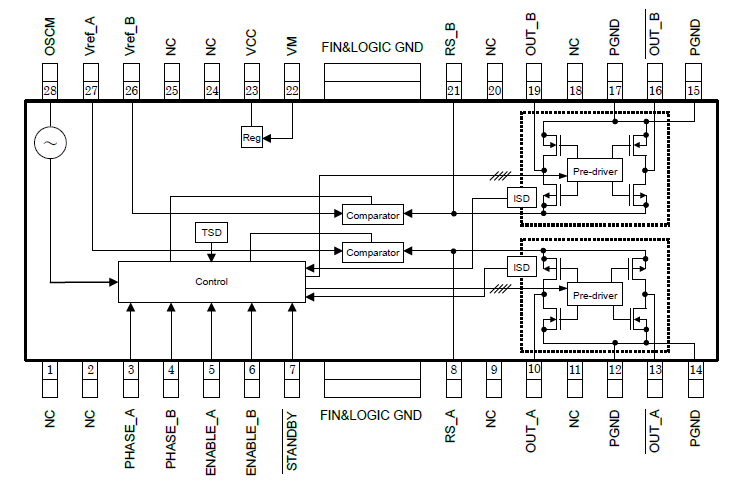

框图：
